12. April 2014 - Der Mauerfall II

Im letzten Blogeintrag berichtete ich Euch über den Mauerdurchbruch im ersten Obergeschoss.
Und weils so viel Spaß macht, reißen wir einfach noch mehr Mauern ein.
Wir wollen Küche und Wohnzimmer stärker miteinander verbinden. Also muss der unten markierte Teil weichen. Warum nicht alles, fragt sich vielleicht der interessierte Leser. Nun ja wir wollen noch eine gemütliche Essecke mit Eckbank.


Ganz klar, auch hier wurde der Statiker wieder konsultiert. Es wurden circa 2,5m Wand rausgerissen, die es abzufangen gilt mit einem Doppel-T-Träger. Auf der rechten Seite liegt er auf der restlichen Mauer auf, links sollte der in die im 90 Grad Winkel befindliche Wand eingelassen werden.


Theoretisch könnte man das auch selber hinbekommen, aber aus versicherungstechnischen Gründen und Mangels Erfahrung sollte man das wohl mit einem Fachmann machen oder machen lassen.
So gibts ein besseres Bauchgefühl.


Aber erst wurden Träger besorgt - gleich mehrere für weitere Durchbrüche.
Ein Rollbrett in der Mitte hilft beim Transport, durch sehr leichten Druck am Ende des Trägers kann man leicht Schwellen überwinden.


Hier sieht man noch die Wand. Der Durchbruch soll bis zur rechten Seite der Aussparung der Türzarge gehen. Da das - mal wieder - eine recht staubige Sache werden sollte wurde die Küche abgehängt.



Man kann aber natürlich eine Wand nicht einfach rausreißen, da sonst die Decke gleich hinterher kommen kann. Daher brachte Werner einige Stahlbolzen...


und Dokaträger mit. Diese verteilen die Kräfte, sodass die Träger nicht einfach wie eine Nadel durch Papier stoßen.

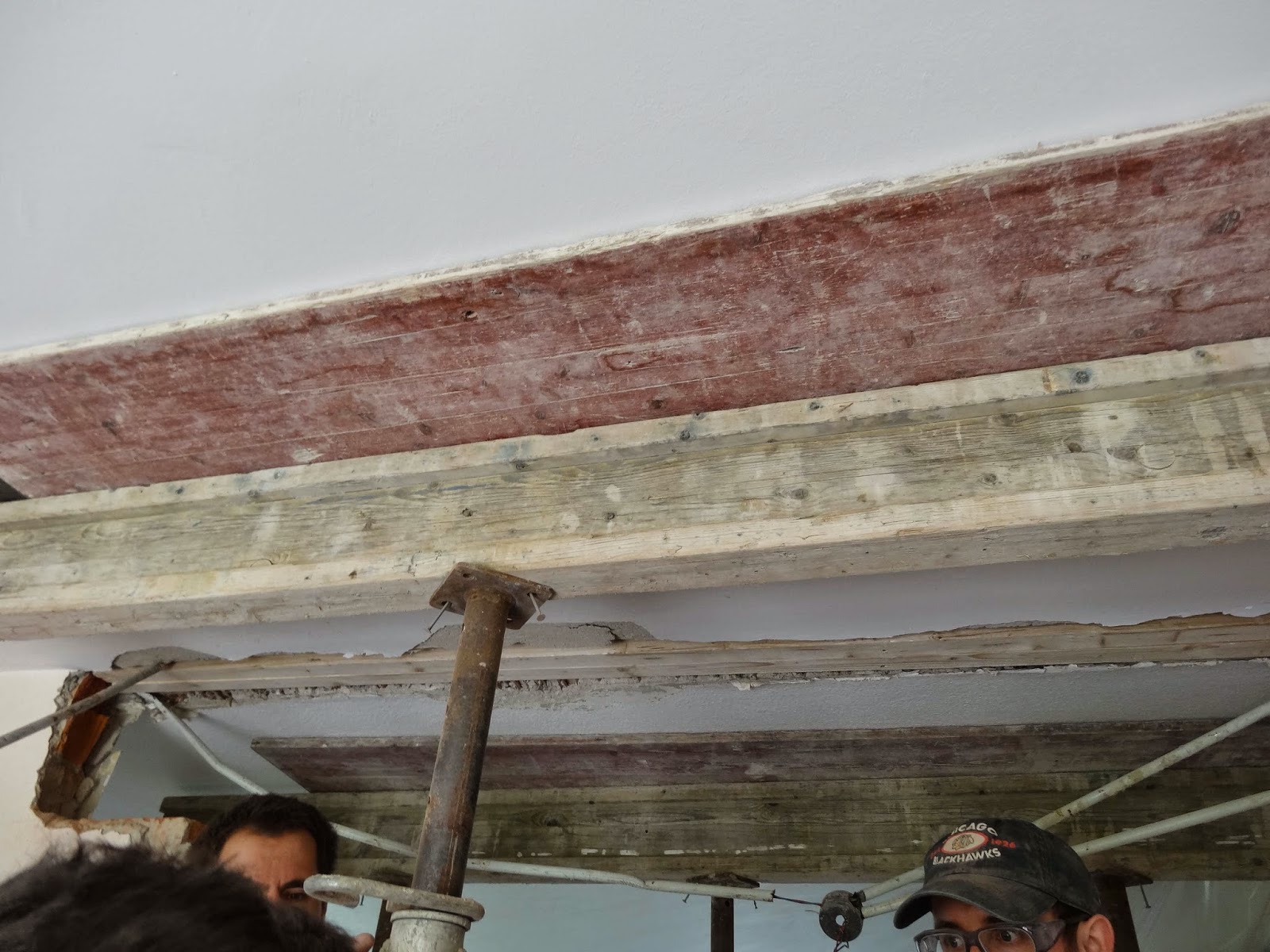

Um die Kräfte noch besser zu verteilen werden Schaltafeln zwischen Dokaträger und Decke geklemmt.


Also los geht's mit vereinten Kräften.

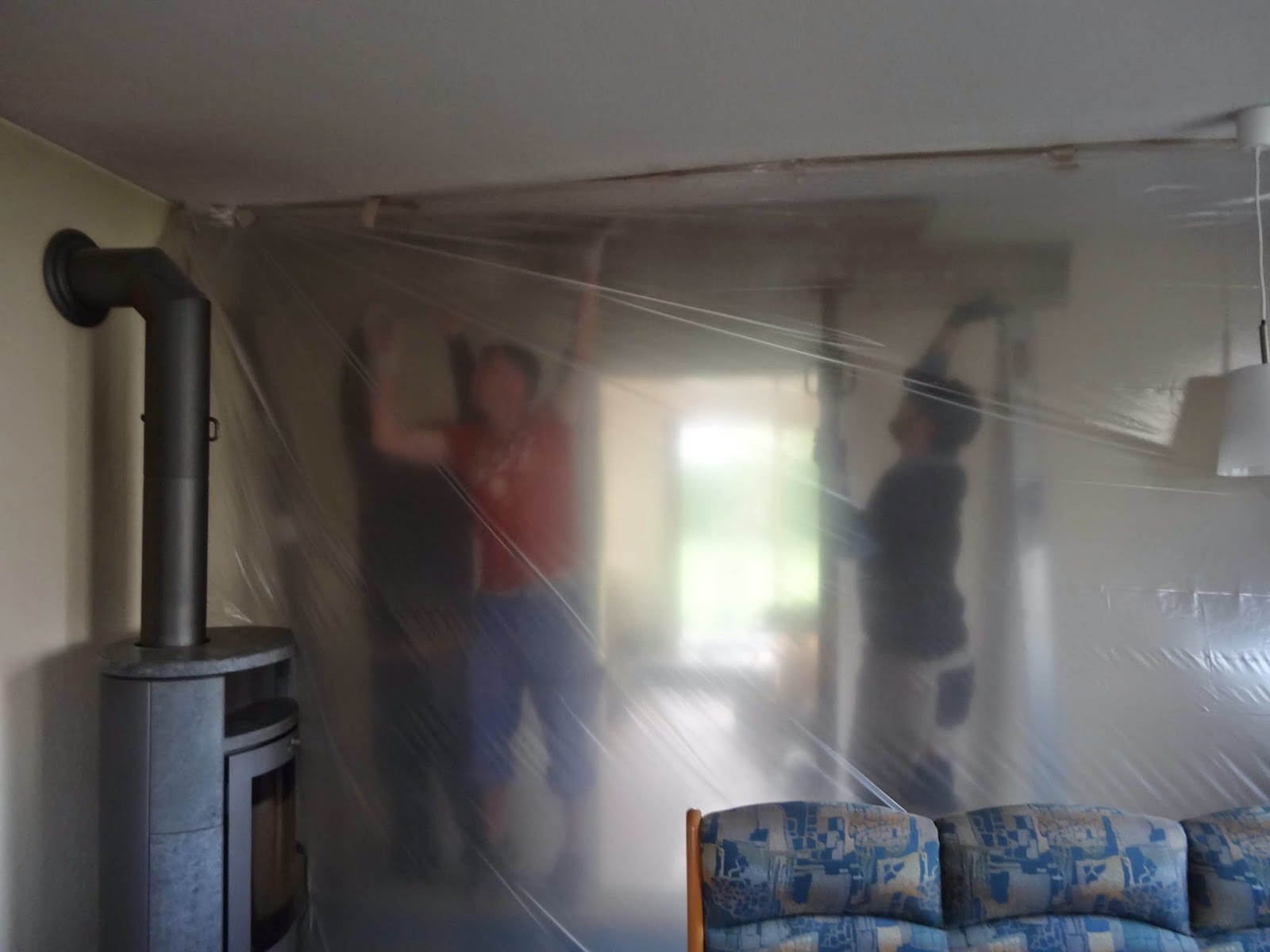

Wie man hier sehen kann wurden sowohl unten als auch oben Träger verwendet, um die Kräfte gleichmäßig zu verteilen. Wir waren an dem Tag ein großes Team, hier in rot mein treuer Helfer Timo. Die Stahlbolzen wurden übrigens noch ein wenig festgenagelt, damit beim Verspannen nichts mehr verrutschen kann.


Die beiden machen das prima ;o)


Steht wie ne Eins!


Ok, Schluss mit lustig - jetzt geht´s an die Arbeit. Werner hatte kurzfristig, nachdem er sich die Mauer angesehen hatte und mit dem alten Mörtel nicht ganz zufrieden war die Idee, etwas Überstand stehen zu lassen, sodass der Träger mehr Auflagefläche hatte. Er begann damit, zwei Löcher in die Wand zu stemmen.


In diese hat er dann einen sauberen Schnitt mit dem Alligator, einer Mauersäge, gemacht. Der Vorteil, im Vergleich zum Einsatz der Flex ist die deutlich geringere Staubentwicklung.






















 Timo hat derweil die Stromleitung freigelegt und abgeklemmt.


So ging der Abbruch leicht und fix voran. Dabei fiel Werner allerdings auf, dass auf der Mauer, in die das Loch für den Träger hätte gestemmt werden sollen, ein anderer Träger lag. Altes Haus, da kann das vorkommen. Daher ließ er die Mauer. Wir einigten uns, dass ich den Statiker nach getaner Arbeit, vor Ausspannen der Bolzen nochmal kommen lasse, um die Ausführung zu begutachten.


Nachdem die Mauer weg war, haben wir zur Unterfütterung Holzleisten angeschraubt.


Die beiden waren so fleißig, dass mir eingentlich nur eins übrig blieb - Schutt wegräumen. Darin bin ich jetzt ganz groß ;O)

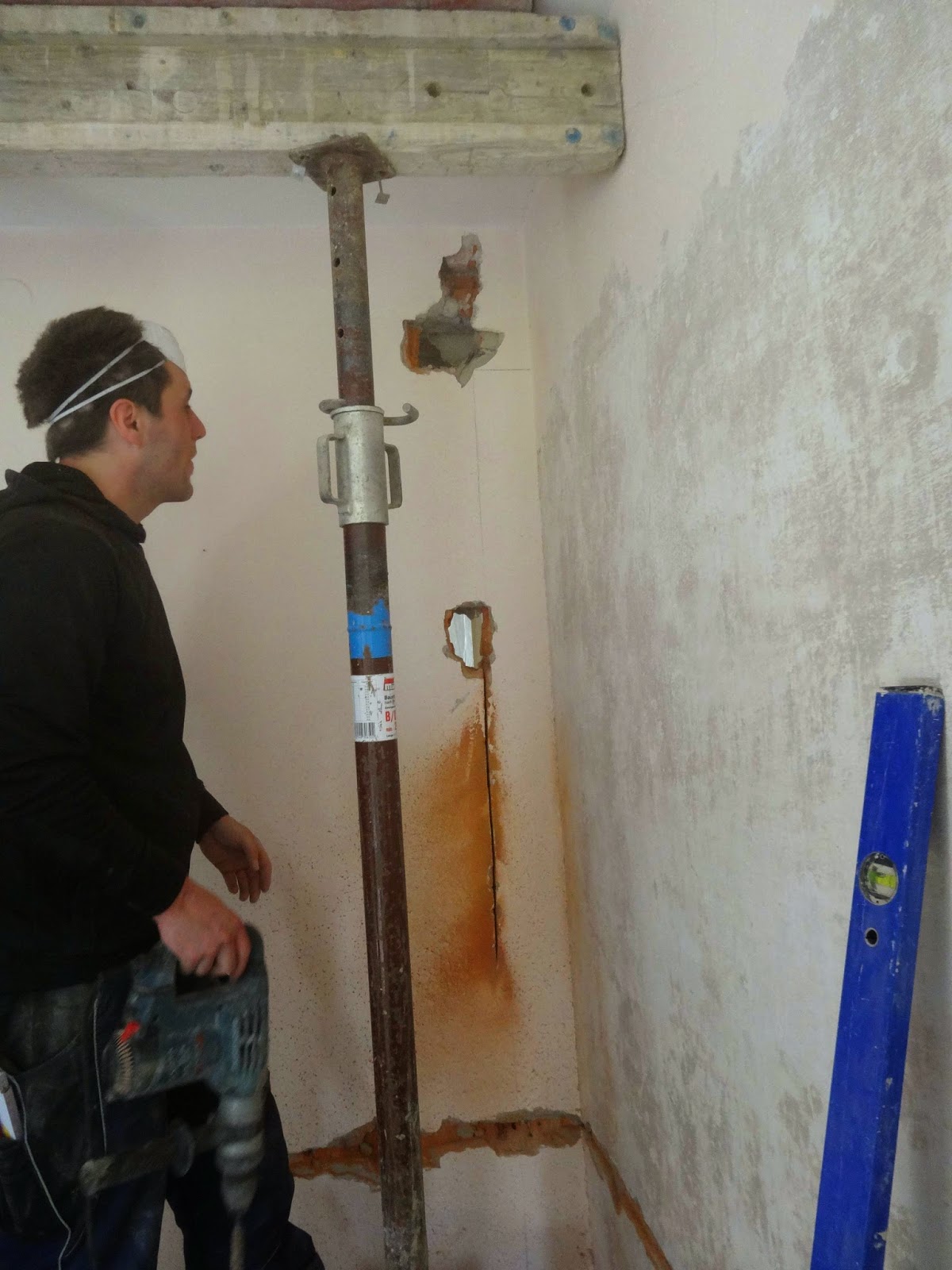

Wir hoben einmal zu dritt den Träger rein. Es ging, nicht gut, aber es klappte, nur klemmte es leider noch ein wenig. Also nochmal runter und den Bohrhammer angesetzt.


Ich holte noch kurz das "Team-Elektrik" (Matthias und Uli) dazu, die an dem Tag damit beschäftigt waren, Litzen zu ziehen. Wir stimmten uns ab, legten weitere Bolzen bereit. Auf drei...


HOOOCCHHH!!!! Uli schob Balken nach, auf die wir uns stellen konnten.


Den Träger ausrichten und hochstemmen.


Nun wurde der Doppel-T-Träger mit den Stahlbolzen nach oben gepresst.


Auch hier war es wichtig, dass der Bolzen auf festem, unnachgiebigem Grund gesetzt wurde.


Um ein seitliches Kippeln beim Einputzen zu verhindern wurden Holzleisten mit einer Schraubzwinge angespannt.


Hier kann man sehen, dass die Lücken sauber ausgeworfen wurden.


Wie beschrieben schaute sich der Statiker unser Werk an. Grundsätzlich war er zufrieden, doch wollte er noch den Ziegel unterm Putz begutachten. Da zeigten sich im Ziegel allerdings kleine, feine Risse. Daher verständigten wir uns darauf, dass noch senkrecht ein U-Träger eingezogen und angeschweißt werden sollte. Im Grunde war dies auch kein Problem. Ich bestellte den Träger und holte ihn ab. Werner rückte mit seinem Schweißgerät an und verband die beiden Träger.






















 Endlich konnten wir die Bolzen wieder rausmachen


Und so schaut unserer neuer großer Raum aus - Blick von der Küche bis in den Garten.


Nächster Arbeitsschritt - Verkleidung des Stahlträgers

So ein Doppel-T-Träger ist zwar recht praktisch, aber nicht gerade sehr hübsch


Man braucht dazu Gasbetonsteine und Haftmörtel oder Armierungskleber.


Ich habe die Steine ausgemessen und zugesägt. Damit dem verwendeten Kleber das Wasser nicht zu schnell entzogen wird müssen die Steine sehr gut vorgenässt werden. Macht man dies nicht, kann es passieren, dass der Kleber abbröselt bevor sich die Klebekraft entfaltet hat.


Der Kleber wurde, wie man es mir erklärte, sowohl auf dem Stein als auch auf dem Stahl aufgetragen und dann fest angefdrückt


So schaut das Ganze dann aus der Nähe aus.


Um ein sauberes Lager über dem Leerrohr für die nächste Reihe zu erhalten habe ich aus dem Gasbetonstein Streifen geschnitten und diese aufgeklebt.


Ich war anfangs sehr skeptisch, ob dies funktionieren würde, da normaler Mörtel keine gute Bindung zu glatten Oberflächen eingeht. Die heutigen Spezialkleber sind aber sehr genau auf ihren Einsatzbereich abgestimmt. Wie Ihr aber sehen könnt, hat dies alles sehr gut geklappt.
Später wurden noch Eckleisten mit Gewebeü ber alle Ecken gespachtelt, das alles ergibt inzwischen einen sehr guten Verbund.


Ich hoffe, Euch wieder ein paar interessante Einblicke geliefert zu haben.

Solltet Ihr noch Fragen haben nur her damit - genauso mit Tipps... die andere Seite muss später auch noch verkleidet werden ;o)

Liebe Grüße

Martin :O)
